Узел регулирующий ВЕКТОР специальное исполнение
⚙️ Подбор и заказ
Характеристики
Описание
Узел регулирующий «Вектор» в специальном исполнении автоматически управляет параметрами тепло- и холодоносителя и обеспечивает его циркуляцию. Собирается по индивидуальной схеме под конкретную систему потребления тепловой энергии.
Технические характеристики
Конструкция
Узел представляет собой совокупность трубопроводной обвязки, запорной, регулирующей и защитной арматуры, насосного оборудования и контрольно-измерительных приборов — состав определяется принятой схемой. Все элементы смонтированы в готовое изделие на общей раме.
Изделие изготавливается по техническим условиям на промышленном производстве и сертифицировано на соответствие требованиям ТУ BY 810000679.041-2014. В качестве тепло- и холодоносителя применимы сетевая вода по СП 124.13330.2012, водяной пар и промышленные теплоносители на основе этилен- и пропиленгликоля.
Принцип работы
Узел связывает источник тепла или холода с потребителем: регулирующая арматура изменяет расход или температуру среды по сигналу автоматики, а насос поддерживает нужную циркуляцию через теплообменник. Так на воздухонагревателе или воздухоохладителе удерживаются заданные параметры воздуха.
Исполнения и обозначения
Специальное исполнение проектируется под индивидуальное задание. Схему, параметры среды, насосное оборудование и состав арматуры уточняют по опросному листу.
Как подобрать
- Тепловую нагрузку и расход среды принимают по теплообменнику потребителя
- Задают тип тепло- и холодоносителя: сетевая вода, пар или раствор гликоля
- Определяют параметры на вводе: давление, температурный график, перепад
- Насос выбирают по расчётному расходу и гидравлическому сопротивлению контура
- Согласуют схему автоматики и сигналы связи с системой управления объекта
Монтаж и обслуживание
- Узел устанавливают в техническом помещении с доступом ко всем элементам обвязки
- Подключение к магистралям и к теплообменнику выполняют по проектной схеме
- Перед пуском контур промывают, заполняют и удаляют воздух из верхних точек
- Регулирующую арматуру и приводы настраивают при пусконаладке вместе с автоматикой
- При обслуживании проверяют фильтры, работу насоса и показания приборов

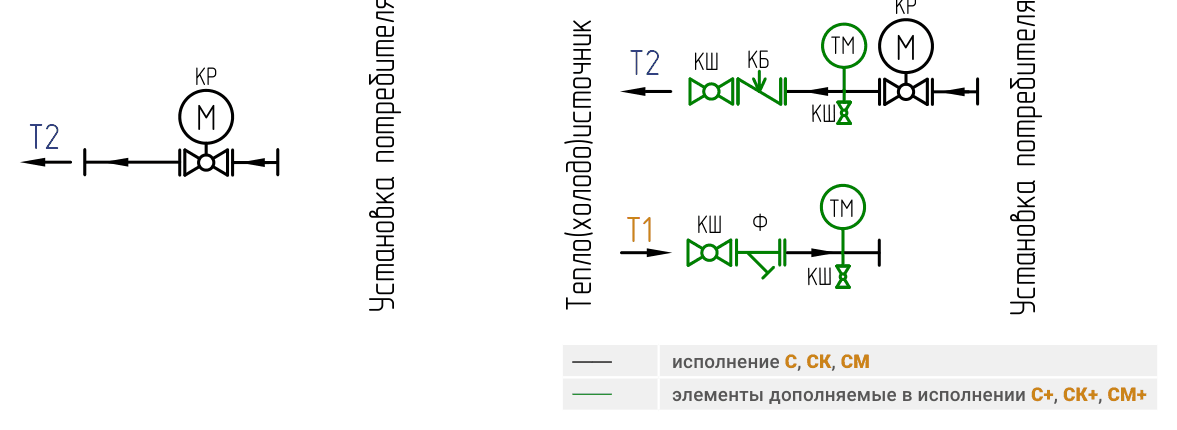

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
