Низкопрофильные канальные вентиляторы LPKB Silent EC

Низкопрофильные канальные вентиляторы LPKB Silent EC

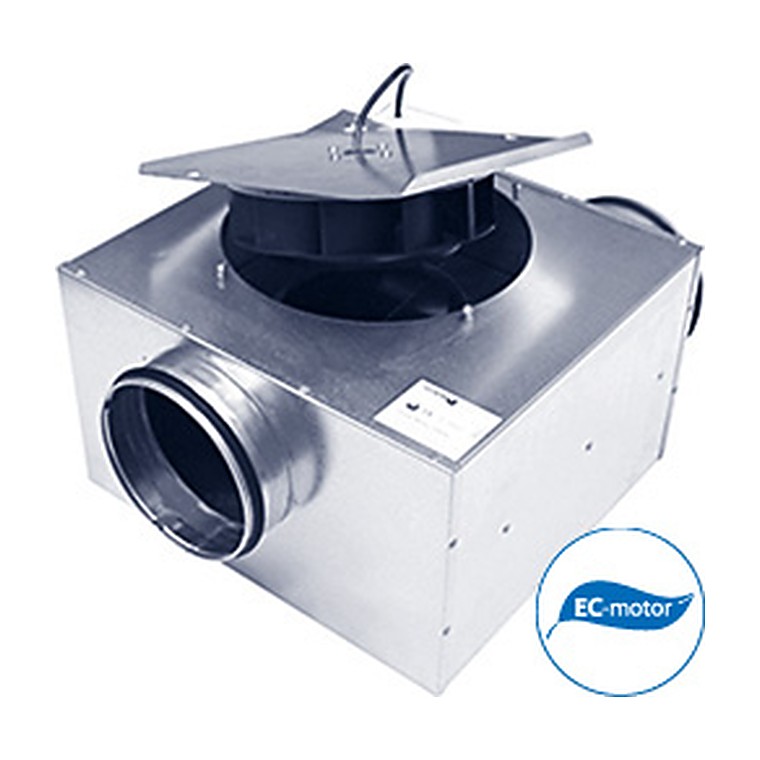

Канальные вентиляторы LPKB Silent ЕС оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали. Для снижения распространения шума в окружающее пространство вентиляторы LPKB Silent EC снабжены слоем изоляции и оснащаются на входе встроенным шумоглушителем. Канальные вентиляторы LPKB Silent ЕС имеют типоразмеры от 100 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу "Технические характеристики"), клеммной коробки – IP 54.

Преимущества вентиляторов LPKB Silent EC

Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%. Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы. Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре. Низкий уровень шума в режиме малых оборотов. Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.

Установка

Вентиляторы могут быть установлены в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.

Защита двигателя

Все двигатели оснащены встроенной защитой от перегрузки.

Аксессуары

Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

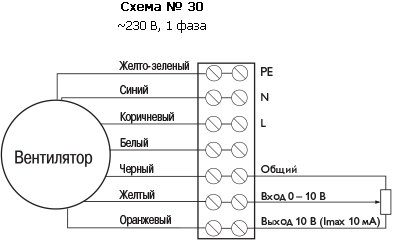

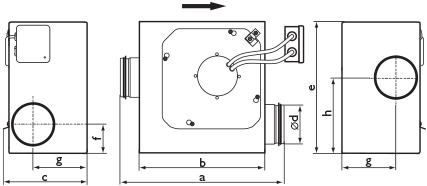

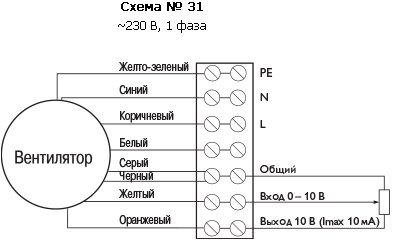

Модель	Напря-	Ном.	Ток,	Частота	Макс.	Степень	Размеры, мм								Вес,	Cхема
	жение,	мощн.,	А	вращ.,	t, °С	защиты	a	b	c	Ød	e	f	g	h	кг	эл.
	В/Гц	Вт		об/мин		эл.двиг.										подкл.
LPKB Silent 100 C1 EC	230/50	115	0,91	3710	50	IP 44	410	314	210	100	330	73	136	190	6,2	31
LPKB Silent 125 C1 EC	230/50	116	0,93	3670	50	IP 44	410	314	210	125	330	73	124	190	6,2	31

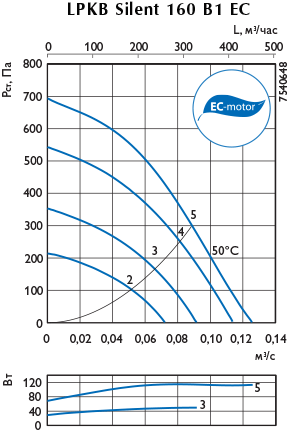

LPKB Silent 160 B1 EC	230/50	118	0,93	3650	50	IP 44	457	362	248	160	390	91	142	220	8	31

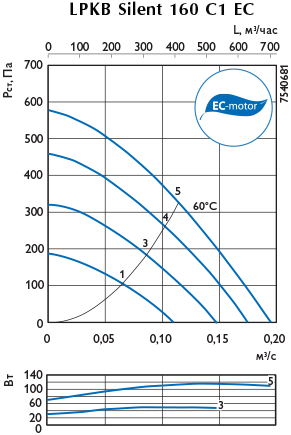

LPKB Silent 160 C1 EC	230/50	123	0,98	2860	60	IP 54	457	362	248	160	390	91	142	220	7,5	30

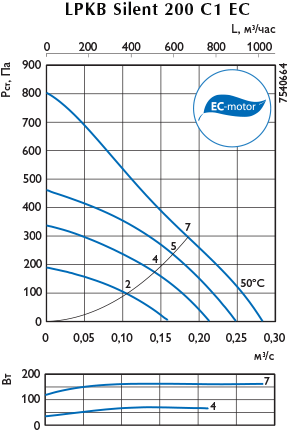

LPKB Silent 200 C1 EC	230/50	162	1,25	2820	50	IP 44	468	372	288	200	390	111	162	220	8,3	31

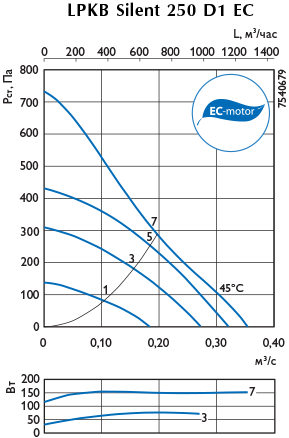

LPKB Silent 250 D1 EC	230/50	171	1,37	3100	45	IP 54	488	392	352	250	390	135	186	194	9,2	30
LPKB Silent 315 E1 EC	230/50	216	0,97	2440	60	IP 54	522	427	426	315	445	169	219	222	14,9	31



Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
